3D Laservermessung mit der Elios 3: Wie ExRohr Kanäle und Bauwerke in Minuten digitalisiert

Ein 300 Meter langer Tunnel. Komplett vermessen. Als präzises 3D Modell auf Ihrem Bildschirm.

Nicht in Tagen. In zehn Minuten.

Was sich nach Zukunft anhört, ist bei ExRohr längst Alltag. Mit der Elios 3 von Flyability schicken wir eine Inspektionsdrohne dorthin, wo kein Mensch hinein sollte und kein Kamerawagen hinkommt. Sie fliegt durch Ihre dunkelsten Kanäle, Ihre engsten Schächte, Ihre unzugänglichsten Bauwerke. Und sie bringt etwas mit zurück, das es so vorher nicht gab: zentimetergenaue 3D Daten in Echtzeit.

In diesem Beitrag nehmen wir Sie mit hinter die Technik. Sie erfahren, wie die 3D Laservermessung mit Drohne funktioniert, warum sie herkömmliche Inspektionsmethoden in vielen Bereichen ablöst und was das konkret für Ihr nächstes Projekt bedeutet.

Warum Drohnenvermessung im Kanal die Zukunft der Inspektion ist

Lassen Sie uns ehrlich sein: Deutschlands Kanalinfrastruktur hat ein Problem.

Rund 600.000 Kilometer öffentliches Kanalnetz durchziehen das Land. Ein Drittel davon ist älter als 50 Jahre. Zwischen 18 und 20 Prozent weisen kurz bis mittelfristigen Sanierungsbedarf auf. Der geschätzte Investitionsbedarf allein für private Grundstücksentwässerungen? Über 100 Milliarden Euro. Gleichzeitig liegt die aktuelle Sanierungsrate bei gerade einmal einem Prozent pro Jahr.

Das reicht bei weitem nicht.

Und als wäre das nicht genug, stoßen die herkömmlichen Inspektionsmethoden genau dort an ihre Grenzen, wo sie am dringendsten gebraucht werden. Klassische TV Kamerabefahrungen mit Kamerawagen leisten in Standardprofilen gute Arbeit. Aber bei Großprofilen, bei Sonderbauwerken, bei hohen Wasserständen und in schwer zugänglichen Bereichen wird es schwierig. Menschliche Begehungen in kontaminierten, gasbelasteten Kanälen sind aufwändig, teuer und vor allem eines: gefährlich. Und selbst wenn der Zugang gelingt, liefern herkömmliche Methoden oft nur Videobilder. Keine vermessungstauglichen 3D Daten.

Genau hier verändert die Drohnenvermessung alles. Die Elios 3 fliegt dorthin, wo Sie bisher raten mussten. Sie liefert nicht nur hochauflösende Videoaufnahmen, sondern vollständige 3D Modelle mit zentimetergenauer Positionsbestimmung. Für Kommunen, Stadtentwässerungsbetriebe und Industrieunternehmen bedeutet das eine völlig neue Qualität der Datenerfassung. Eine Qualität, die fundierte Entscheidungen über Sanierung und Instandhaltung erst möglich macht.

Die Elios 3 von Flyability: Was diese Drohne so besonders macht

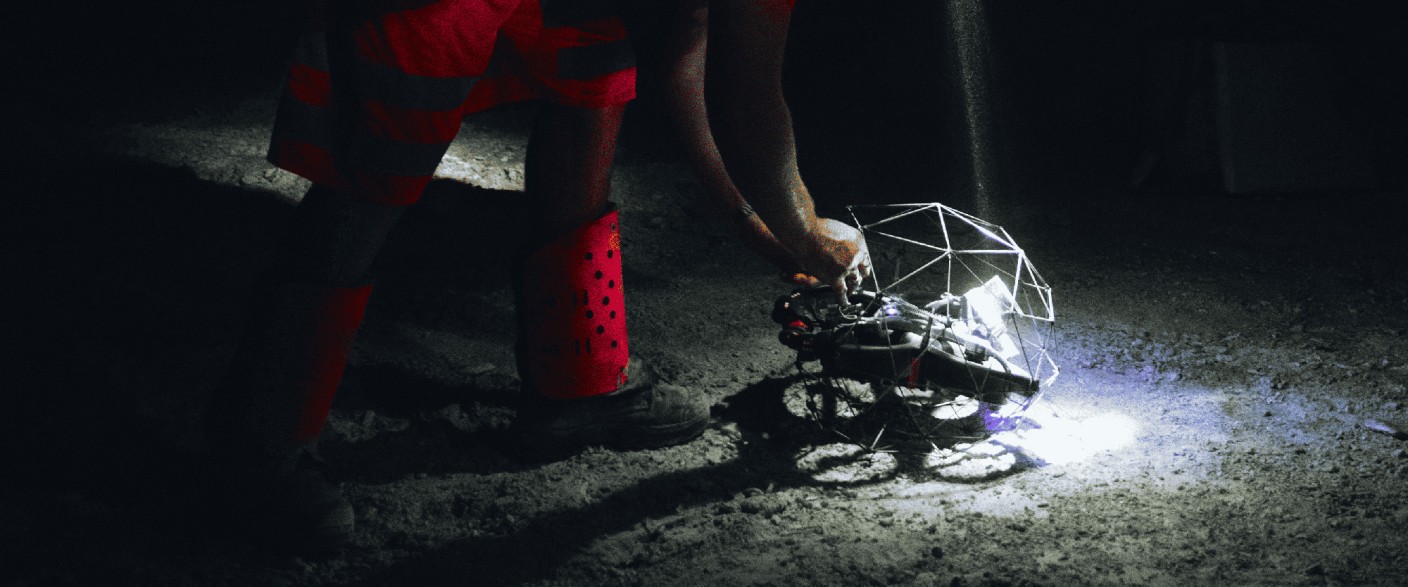

Die Elios 3 ist die weltweit erste kollisionstolerante Drohne mit integriertem LiDAR Sensor für die Indoor Vermessung. Entwickelt vom Schweizer Spezialisten Flyability, gebaut für die anspruchsvollsten Umgebungen der Welt.

Und ja, sie sieht auch genau so aus.

Ihr markantestes Merkmal ist der patentierte Schutzkäfig aus Karbonfaser. Dieser Käfig ermöglicht Kollisionen mit Wänden und Hindernissen, ohne dass die Drohne Schaden nimmt. In engen Kanälen und Schächten, wo Berührungen mit der Umgebung schlicht unvermeidbar sind, gibt er die nötige Sicherheit. Selbst nach einem kompletten Überschlag stabilisiert sich die Drohne dank ihrer umkehrbaren Motoren selbstständig und fliegt einfach weiter. Bei einer Breite von nur 48 Zentimetern passt sie durch jeden konventionellen Schachtdeckel.

Das eigentliche Herzstück steckt aber im Inneren: FlyAware™. Dieses System kombiniert Computer Vision, LiDAR Mapping und eine leistungsstarke NVidia Grafikengine zu einer SLAM basierten Stabilisierung (Simultaneous Localization and Mapping). Klingt technisch? Das Ergebnis ist es nicht. Die Drohne erkennt selbst kleinste Bewegungen und kompensiert sie sofort. Sie schwebt dadurch stabil wie ein Stein in der Luft, selbst unter schwierigsten Bedingungen. Und das Beeindruckendste: Die 3D Karte entsteht in Echtzeit während des Fluges. Der Pilot sieht auf seinem Bildschirm sofort, welche Bereiche bereits erfasst sind und wo noch Daten fehlen. Das integrierte LiDAR fungiert als Indoor GPS mit zentimetergenauer Positionsbestimmung. Ganz ohne Satellitensignal.

Dazu kommt eine hochauflösende 4K Kamera mit uneingeschränktem 180 Grad Sichtfeld, eine Wärmebildkamera und eine adaptive LED Beleuchtung mit bis zu 16.000 Lumen. Das ist genug Licht, um selbst in völliger Dunkelheit gestochen scharfe Aufnahmen zu machen, die eine präzise Schadensklassifizierung ermöglichen. Die Schutzklasse IP44 schützt gegen Spritzwasser und Staub, genau richtig für feuchte Abwassersysteme. Das modulare Payload System bietet zusätzliche Flexibilität: Neben dem Standard LiDAR lässt sich der neuere Ouster OS0 128 Rev 7 Sensor einsetzen, der noch präzisere Punktwolken erzeugt. Und seit 2025 gibt es Hochleistungsakkus mit bis zu 50 Prozent mehr Flugzeit pro Ladung sowie ein Tether System für theoretisch unbegrenzte Flugzeit bei besonders intensiven Missionen.

Was wir damit für Sie tun

Bei ExRohr nutzen wir die Elios 3 nicht als Spielzeug. Sondern als Werkzeug, das echte Probleme löst.

Unser zertifizierter Drohnenexperte und Pilot Thomas Güttler plant jeden Einsatz individuell. Er kennt die Technik, er kennt die Kanäle, und er weiß, worauf es bei der Flugstrategie in Ihrem spezifischen Objekt ankommt. Das macht den Unterschied.

Konkret liefern wir Ihnen: Hochauflösende Videoaufnahmen in 4K, die herkömmliche Kamerasysteme in Großprofilen deutlich übertreffen. Parallel dazu erzeugt der LiDAR Sensor eine hochdichte Punktwolke, aus der ein maßstabsgetreuer 3D Plan Ihres Bauwerks entsteht. Volumenmessungen sind dabei auf ein Prozent genau im Vergleich zu terrestrischen Laserscans. Aus den 3D Daten erstellen wir Ihnen zusätzlich normgerechte 2D Grundrisspläne als Zeichnung, perfekt als Planungsgrundlage für Sanierungsmaßnahmen und zur Dokumentation gegenüber Behörden.

Mithilfe reflektiver Zielmarken und spezialisierter Software (FARO Connect) werden die Punktwolken exakt georeferenziert, sodass sich alles nahtlos in Ihre bestehenden GIS Systeme und Kanalkataster integrieren lässt. Die gewonnenen Daten fließen in einen professionellen Haltungsbericht mit normgerechter Schadensklassifizierung. Unsere Fachingenieure bewerten den Zustand Ihrer Infrastruktur, identifizieren Handlungsbedarf und erstellen auf dieser Basis ein umfassendes Betriebs und Sanierungskonzept. Von der Priorisierung einzelner Schadstellen bis zum langfristigen Instandhaltungsplan: Sie erhalten alles, was Sie für eine wirtschaftlich sinnvolle Planung brauchen.

Schneller, sicherer, besser: Was sich für Sie konkret ändert

Der größte Gamechanger? Die Geschwindigkeit.

Was früher Tage dauerte, erledigt die Elios 3 in Minuten. Ein 300 Meter langer Tunnel wird in zehn Minuten vollständig vermessen. Der Automobilhersteller Jaguar Land Rover berichtet aus seinem Pilotprogramm, dass Inspektionen von vier Stunden auf zehn Minuten geschrumpft sind. Das sind 95 Prozent weniger Zeit. Für Betreiber von Kanalnetzen bedeutet das: weniger Betriebsunterbrechungen, geringere Kosten für die Abwasserüberleitung und deutlich schnellere Ergebnisse.

Aber Geschwindigkeit allein ist nicht alles.

Mindestens genauso wichtig: die Sicherheit. Gefährliche Einstiege in kontaminierte, gasbelastete und enge Bereiche entfallen vollständig. Die Drohne startet vom Schachtzugang auf Straßenebene und wird ferngesteuert. Kein Mitarbeiter muss sich in Gefahr begeben. Keine aufwändigen Atemschutzmaßnahmen. Und sollte die Funkverbindung unterbrochen werden, kehrt die Elios 3 dank der Return to Signal Funktion automatisch entlang ihrer ursprünglichen Flugbahn zurück, bis die Verbindung wiederhergestellt ist.

Ein Detail, das Betreiber besonders freut: Die Drohneninspektion funktioniert unter Aufrechterhaltung der Vorflut. Der Kanal muss also nicht komplett außer Betrieb genommen werden, sofern nicht die freie Sicht auf die Kanalsohle erforderlich ist. Die kosten und arbeitsintensiven Maßnahmen zur Abwasserüberleitung? Können in vielen Fällen vollständig entfallen.

Und weil die Elios 3 nicht nur Bilder, sondern ein vollständiges digitales Abbild Ihrer Infrastruktur liefert, lassen sich Schadstellen exakt verorten, Volumina berechnen und Veränderungen über die Zeit nachverfolgen. In einer Welt, in der Kommunen und Betreiber unter enormem Handlungsdruck stehen, ist diese Datengrundlage nicht nur hilfreich. Sie ist unverzichtbar.

Wo überall die Elios 3 zum Einsatz kommt

Kanalinspektion ist erst der Anfang.

Bei ExRohr vermessen wir Abwassersysteme aller Profilgrößen, insbesondere Großprofile und Sonderbauwerke, die mit herkömmlichen Kamerawagen schlicht nicht erreichbar sind. Wir erfassen Tunnel und unterirdische Bauwerke, die eine vollständige Zustandsdokumentation benötigen. Wir inspizieren industrielle Anlagen wie Tanks, Silos, Kessel und Lager, in denen manuelle Begehungen aufwändig und riskant wären.

Die Unterseiten von Brücken und Dämmen, die eine visuelle Begutachtung erfordern? Kein Problem. Historische Standorte und Höhlen, bei denen berührungslose Dokumentation gewünscht ist? Genau unser Ding. Baustellen und Gebäude, die eine präzise Bestandsvermessung als Planungsgrundlage brauchen? Ebenfalls.

Die Elios 3 navigiert zuverlässig in GPS freien Umgebungen, in kompletter Dunkelheit und in Profilen, die nur wenig mehr als einen Meter Durchmesser haben.

So läuft ein Einsatz bei ExRohr ab

Kein Drohneneinsatz ohne Vorbereitung. Unser Experte Thomas Güttler bespricht zunächst Ihre Anforderungen, erfasst die Zugänglichkeiten, Untersuchungsstrecken und arbeitsschutztechnischen Besonderheiten Ihres Objekts. Auf dieser Basis entsteht ein maßgeschneiderter Einsatzplan inklusive Notfall und Exitstrategie.

Vor dem eigentlichen Flug erfolgt die obligatorische Freimessung des Untersuchungsbereichs, wie bei jeder Arbeit mit Gerätschaften in Abwasserkanälen vorgeschrieben. Dann startet die Elios 3 über den Schachtzugang und erfasst gleichzeitig 4K Videoaufnahmen, Wärmebilder und LiDAR Punktwolken. In Echtzeit entsteht auf dem Piloten Display die 3D Karte, sodass die Vollständigkeit der Erfassung noch während des Fluges überprüft werden kann.

Nach dem Flug werden die Rohdaten mit der Inspector Software und FARO Connect verarbeitet. Mehrere Punktwolken lassen sich zu einem einzigen, bereinigten Ergebnis zusammenführen. Am Ende erhalten Sie: hochauflösende 3D Modelle, 2D Grundrisse, einen detaillierten Haltungsbericht und auf Wunsch ein vollständiges Sanierungskonzept. Alles aus einer Hand.

Warum ExRohr der richtige Partner dafür ist

Wir sind nicht einfach ein Drohnendienstleister, der zufällig auch Kanäle kennt. Wir sind ein zertifizierter Fachbetrieb mit über 25 Jahren Erfahrung in der Rohr und Kanalbranche, der zusätzlich über modernste Drohnentechnologie verfügt.

Das macht den entscheidenden Unterschied.

Wir verstehen nicht nur die Daten. Wir wissen auch, was sie für Ihre Sanierungsplanung bedeuten. Mit unserer TV Kamerabefahrung, unserer grabenlosen Kanalsanierung und unserer Dichtheitsprüfung decken wir den gesamten Prozess ab: von der Erstinspektion bis zur fertigen Sanierung.

Mit 12 Standorten in Nord und Ostdeutschland, von Berlin über Hamburg, Kiel und Rostock bis nach Hannover, Leipzig und Lübeck, sind wir schnell bei Ihnen vor Ort. Als Teil der europäischen Norva24 Gruppe profitieren unsere Kunden von internationaler Expertise und modernster Technologie. Unsere Zertifizierungen nach DIN EN ISO 9001, ISO 14001 und als Entsorgungsfachbetrieb garantieren dabei höchste Qualitätsstandards.

Bei jedem einzelnen Einsatz.

Jetzt Beratungsgespräch vereinbaren

Sie möchten wissen, wie die 3D Laservermessung mit der Elios 3 bei Ihrem Projekt eingesetzt werden kann? Unser Drohnenexperte Thomas Güttler berät Sie persönlich:

📞 0451 / 8 999 330
📧 thomas.guettler@ex-rohr.de

Sie benötigen sofortige Hilfe bei einer Verstopfung, einem Kanalschaden und weiteren Notfällen? Unsere kostenlose 24/7 Hotline ist rund um die Uhr für Sie da:

📞 0800 20 999 20
